令和2年度 第二種 電気工事士技能試験問題解答集

第二種電気工事士技能試験の過去問題の正解例です。
これは財団法人電気技術者試験センターが作成した令和2年度(2020年度)の正解例です。
毎年13問の公開候補問題が発表されそのうちの2問が2日に分けて出題されていました。
しかし平成30年からは会場ごとに異なり全部で13問の全てがどこかで出題されています。
そして去年、今年の技能試験の公開候補問題も前回と全く同じ13問です。
その為、昨年の正解例が今年の参考になります。
同じ出題方法だと、この13問の全てに対応できるよう練習する必要があります。
十分な準備期間をもうけ全てを完全にマスターすることをお勧めします。
尚、公開された問題が同一でも実際に出題された場合の施工寸法や施工条件が
変わっている場合も考えられます。受験時にはよく確認してください。

公開候補問題 No.1 問題と解答

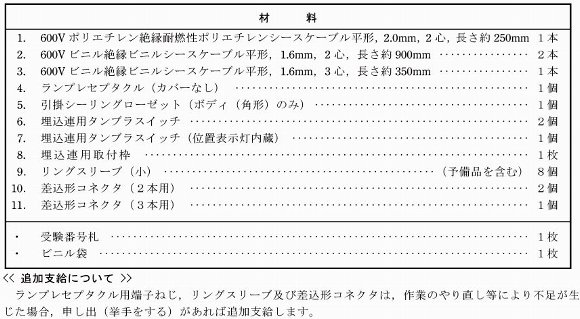

令和2年度問題1の材料

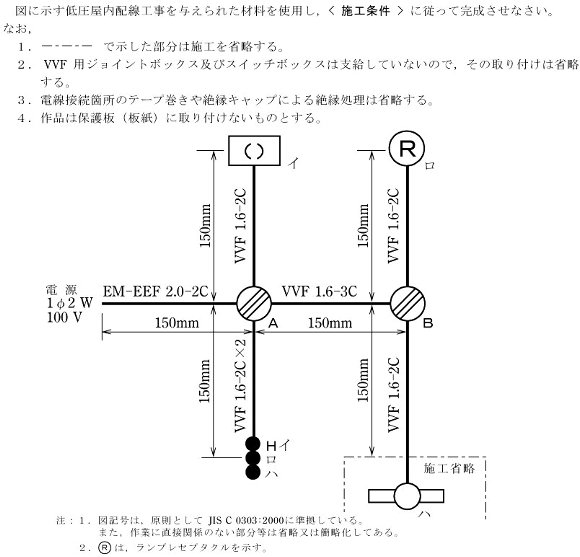

令和2年度出題問題1

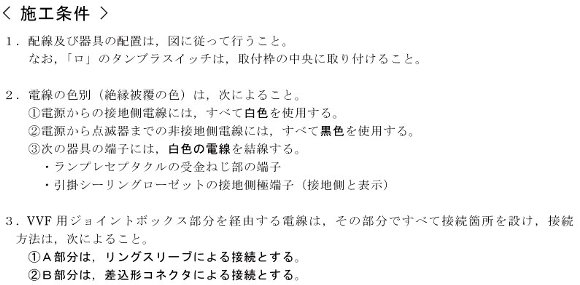

第一問施工条件

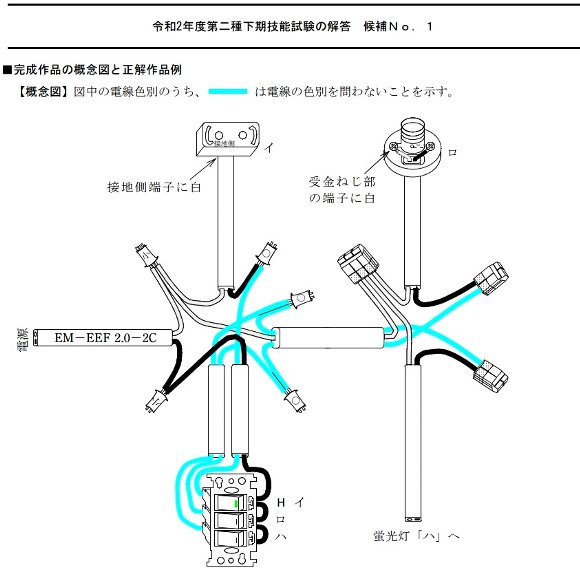

第一問概念図

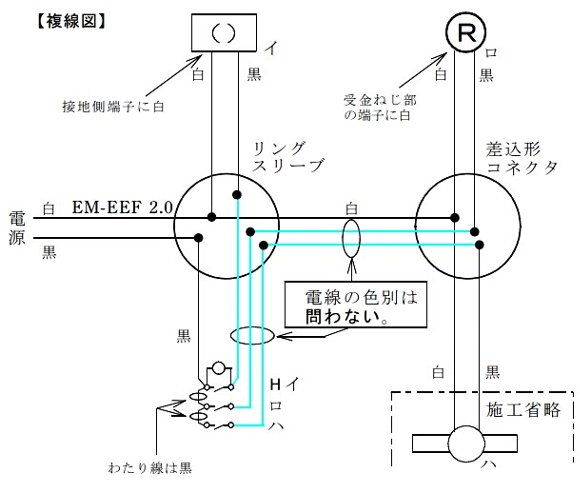

第一問複線図

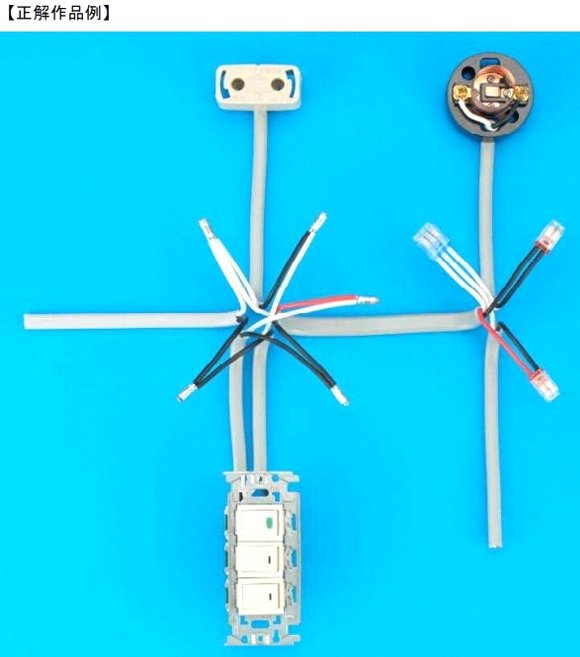

第一問完成写真
ランプレセプタクル外側の受金部が接地側で白色を接続
Fケーブルをのの字に丸める部分がポイント、端子ネジが3.5mmと4mmの器具があります
練習に使用したものと実際に試験会場で渡されたものが違ってもしっかりと接続できるよう
準備しておいて下さい

公開候補問題 No.2 問題と解答

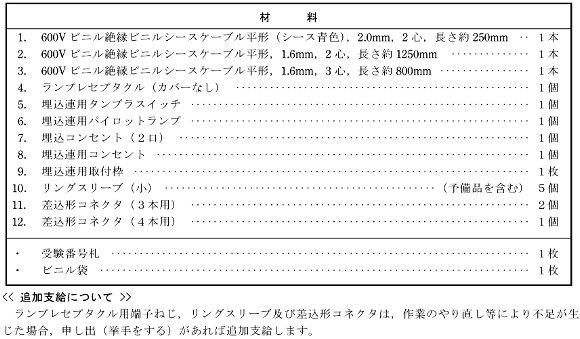

第二問使用材料

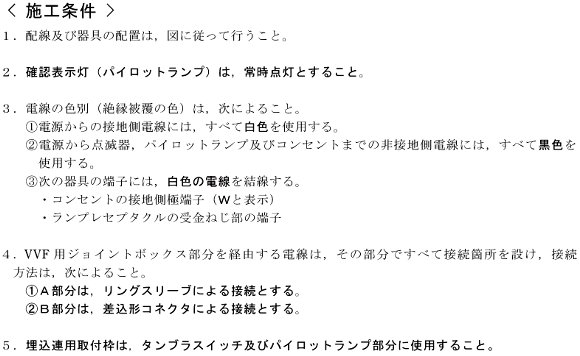

第二問施工条件

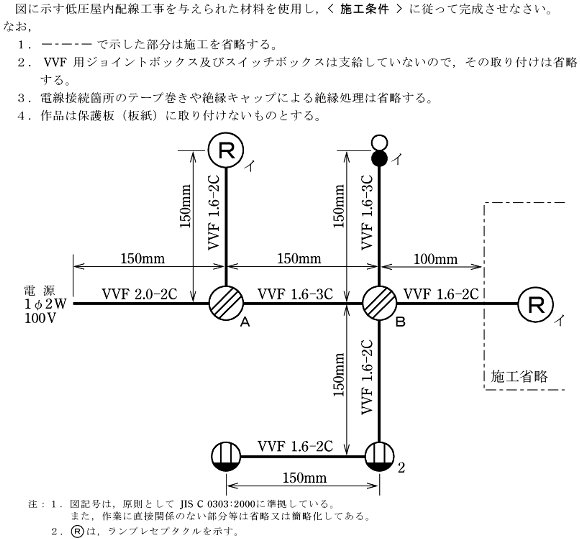

第二問問題

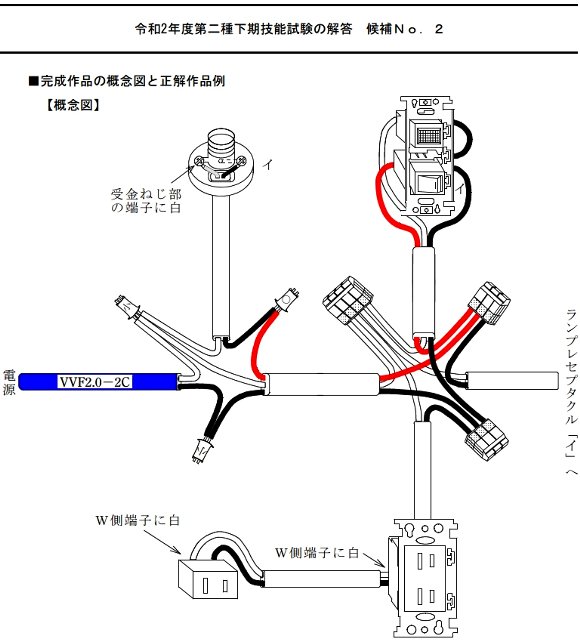

第二問概念図

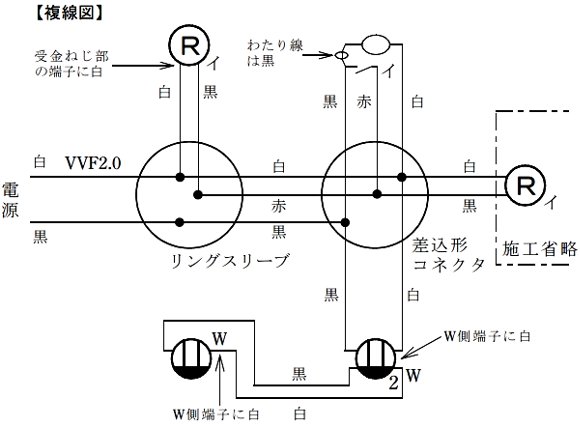

第二問複線図

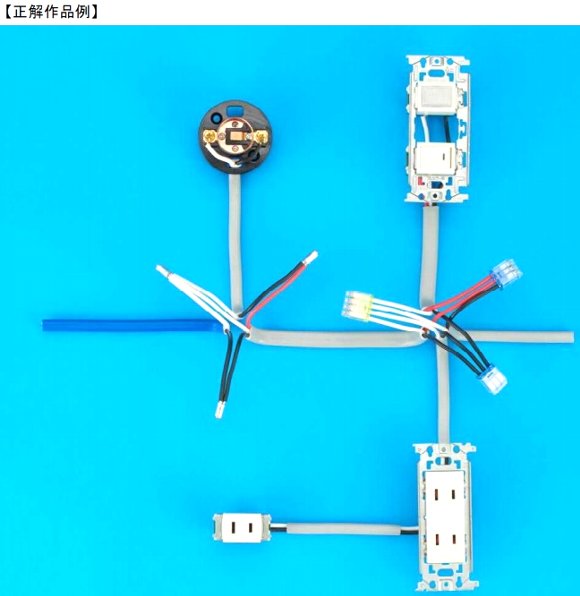

第二問回答
No.1同様にネジ止め・リングスリーブ圧着・差込コネクター接続と全てが試されます
熟練度により作業時間が大きく変わります
確認表示灯の常時点灯など施工条件をよく確認しましょう

公開候補問題 N0.3 問題と解答

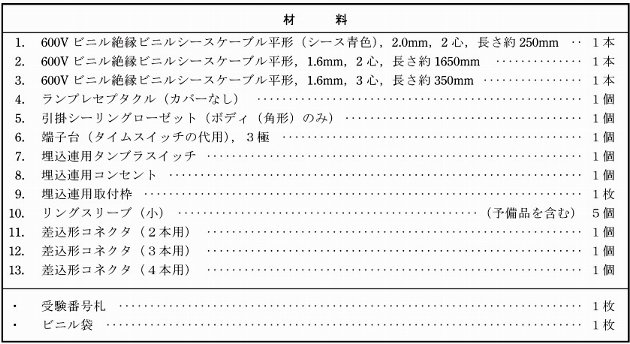

令和2年度第3問の使用材料

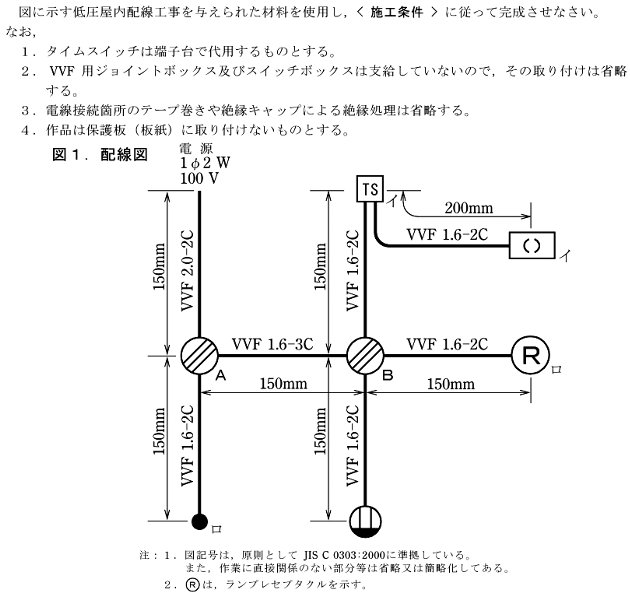

令和2年度第二問

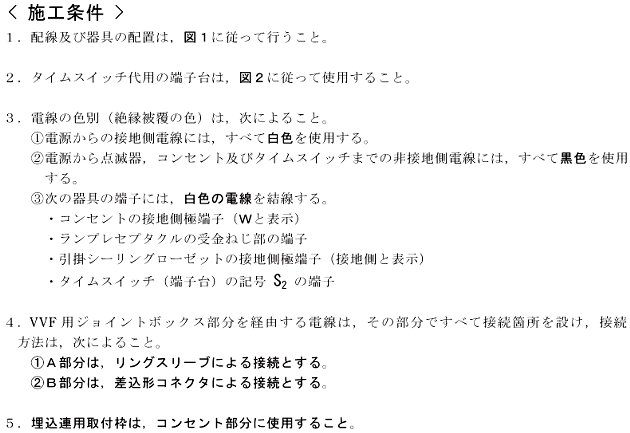

令和2年度技能試験第3問の施工条件
令和2年度公開候補問題No.3の解答例
さらにタイムスイッチの代用端子台のネジ止めも試されます
S2ではネジの左右に線を入れてネジ止めです
埋込連用取付枠などの施工条件を確認してください

公開候補問題 N0.4 解答
平成30年度・令和元年度公開候補問題No.4の解答例
漏電遮断機と配線用遮断機の代用端子台のネジ止めがあります
T/S/Rの位置等は実際の受験の際は表示位置が異なる場合も考えられます

公開候補問題 N0.5 解答
平成30年度・令和元年度第二種技能試験問題No.5解答例
100Vの接地は白、200V器具のアースは緑
そのほか施工条件が変わっても対応できるようにしましょう

公開候補問題 N0.6 解答
平成30年度・令和元年度第二種電気工事士技能試験の解答No.6
他に比べるとシンプルで簡単そうですが基本作業の熟練度で作業時間に差が出ます
3路スイッチの使用方法を理解できれば難しくない問題です

公開候補問題 N0.7 解答
平成30年度・令和元年度第二種電気工事士技能試験解答例No.7
アウトレットボックスが入り作業手順の多い問題です熟練度が試されます
4路スイッチの色や差込の位置などはメーカーごとに異なり写真どおりのものが出題
されるかは不明です

公開候補問題 N0.8 解答
平成30年度・令和元年度の第二種電気工事士技能試験解答例No.8
これもアウトレットボックスがあり手順が多い問題です
リモコンリレー代用端子台も実際は異なったものが出題されるかも知れません
複線図から実際の配置まで手際良く進められるよう練習が必要です

公開候補問題 N0.9 解答
平成30年度・令和元年度第二種電気工事士技能試験問題No.9
一通りの作業が試されますが回路的には難しくない問題です

公開候補問題 N0.10 解答
平成30年度・令和元年度の第二種電気工事士技能試験問題No.10
パイロットランプとシーリングソケットの接続が分かれば作業自体は簡単です

公開候補問題 N0.11 解答
平成30年度・令和元年度の第二種電気工事士技能試験実技問題No.11
アウトレットボックスと金属管の接続がポイント
ボックスコネクターを両端につける場合も考えられます
施工条件に注意しましょう
他の問題より手数が多いのでなるべく早く複線図を仕上げ
作業にかかれば時間内に終了できます

公開候補問題 N0.12 解答
平成30年度・令和元年度の第二種電気工事士技能試験実技問題No.12
これも手数が多い問題ですがPF管の方が楽なのであわてなければ
特に難しい問題ではありません
電線管用ボックスコネクターを両端につけるよう指示があるかもしれません


公開候補問題 N0.13 解答
平成30年度・令和元年度の第二種電気工事士技能試験問題No.13
比較的簡単な問題です
端子台への接続とVVRの皮むきがポイント
自動点滅器代用端子台が4端子の場合も考えられます
第二種電気工事士の技能試験の合格の為の練習に必要な材料をコンパクトにまとめました。
実技試験-技能試験対策に!! 毎年好評の電工試験用練習キット 2020年 令和2年版はこちらをご覧下さい。
