PEW・UEW（エナメル線） TA(錫メッキ線)・TBC(平編銅線) |
|||||
 |
|
||||
| PEW ：ポリエステルエナメルワイヤー Polyster Enameled Copper Wire
JIS C 3302ポリエステル樹脂絶縁銅線 トランス や ソレノイ ドの巻き線 モーター・発電機・電動工具等に使用されます（マグネットワイヤー） 耐熱指標はF（１５５℃）で、耐酸性・耐油性・耐溶剤性に優れ（耐アルカリ性は劣ります）、 ホルマール線 PVF（耐熱区分：A １０５℃）や ポリウレタン線UEW （耐熱区分：E １２０℃）より 耐熱性に優れています ＵＥＷ ：ポリウレタン銅線 ポリウレタン樹脂絶縁銅線で被膜を除去しなくてもそのまま半田付け可能です。 高周波の 電気特性 が優れているので 電子部品コイル・通信機器コイル等、及び電子工作に使われます。 TA ：（TAW）錫メッキ軟銅線 Tinned Annealed copper（Wire) JIS C ３１５２ 導電性、耐食性に優れる錫メッキされた裸銅線 Tin Coated Annealed Wire TCW とも呼ばれています。 半田付け性が良好で経年変化などに対して安定しています。 TBC ：錫メッキ平編銅線 可撓性を必要とする電気用導体として電気機器の接続部、アース線、 シールドなどに使われます。 カーオーディオのアーシングにも人気があります。表面積が大きく放熱性に優れ、振動を吸収するので 端子の緩みを軽減します。低電圧、大容量の接続に適した電線です。 ＵＬ１６８３ ：被覆付き平編銅線 可とう製に優れ取り回しが容易です。 |
|||||
|
感染予防対策を採りゼロ密を目指した形で営業しております。 ご来店前にメール・ＦＡＸでご注文いただき、すみやかに商品をお渡しできるようご協力ください。 また全国に商品を迅速に発送致しますのでＥＣショップ、メール、ＦＡＸ等でご注文下さい。 スタッフの感染防止用に輸入した高性能ＫＮ９５マスクを販売中です。 数量制限はいたしません。在庫がある限り必要な数量をご注文いただけます。 法律の改正により７月１日からレジ袋の無料配布を終了致しました。マイバッグ等のご持参をお願いします。 |
| Ｇｏｏｇｌｅ・Yahoo・Bingのキャッシュファイルをごらんの方はこちらから最新版へお越しください。 |
| 銅や石油の国際価格の変動により価格が変わる場合があります。 お見積・金額等 詳細のお問い合わせはお気軽にメール・FAXでご連絡ください。 |
| ２０１９年１０月までの段階的な消費増税に伴う特例処置により 弊社のホームページに記載の商品価格、店頭表示価格は全て税抜き本体価格になっています。 販売の際は別途消費税を申し受けます。なお小数点以下は四捨五入とさせていただきます。 この特例処置は令和３年３月３１日までですが、今後順次税込み価格表記に改めていきます。 店頭・ホームページ上ともに税抜き価格と税込価格が混在する期間が生じますがご理解の程お願い申し上げます。 |
| ＵＥＷ マグネットワイヤー ポリウレタン被膜エナメル線 | |||||||
| UEWポリウレタン被覆エナメル線は標準販売品としてお勧めしております。 在庫品の １Kg巻は正確に１Kｇで販売しております。 その他、価格・納期等はお問い合わせ下さい。 |
|||||||
| 品名 | サイズ | 単位 | 小巻価格 | 価格 | 価格 | ||
| ＵＥＷ ポリウレタン被膜銅線 （絶縁被覆：２種ＵEW） 耐熱区分１２０℃ |
0.05mm | 約３５０ｍ=6g | ￥７２０ | ￥２５２０/100g | お問い合わせください | ||
| 0.06mm | 約２６０ｍ=7g | ￥６９０ | ￥２４００/100g | ” | |||
| 0.08mm | 約１５０ｍ=7g | ￥６３０ | ￥２１８０/100g | ” | |||
| 0.1mm | 約９５ｍ=7g | ￥５７０ | ￥１９９０/100g | ” | |||
| 0.12mm | 約７０ｍ=7g | ￥５２０ | ￥１８１０/100g | ” | |||
| 0.2mm | １Ｋｇ | - | - | ” | |||
| 0.26mm | ２０ｍ /１Ｋｇ |
２０ｍ | ￥２２０/２０ｍ | ” | |||
| 0.29mm | １Ｋｇ | - | - | ” | |||
| 0.32mm | ２０ｍ /１Ｋｇ |
２０ｍ | ￥２２０/２０ｍ | ” | |||
| 0.4mm | １０ｍ /１Ｋｇ |
１０ｍ | ￥２１０/１０ｍ | ￥３７３０/１Ｋｇ | |||
| 0.5mm | １０ｍ | ￥２３０/１０ｍ | ￥３６８０/１Ｋｇ | ||||
| 0.6mm | １Ｋｇ | - | - | ￥３６００/１Ｋｇ | |||
| 0.65mm | １０ｍ /１Ｋｇ |
１０ｍ | ￥２８０/１０ｍ | お問い合わせください | |||
| 0.8mm | １０ｍ | ￥３４０/１０ｍ | ￥３５２０/１Ｋｇ | ||||
| 1.0mm | １Ｋｇ | - | ￥３８０/１０ｍ | お問い合わせください | |||
| 他のサイズはお問い合わせ下さい 一部５００ｇ巻きで販売できるものもございます。 | |||||||
| ウレタン樹脂ワニスを導体に焼き付けた巻線でリレーコイル・通信用コイル・小型トランス・小型モーター等 幅広く使用可能です。耐薬品性に優れ、高周波における誘電特性にも優れます。 |
|||||||
UEW参考規格表 |
|||||||
| ＴＣＷ 錫メッキ裸銅線 | |||||||
| TCWは１Kg単位で切断取り寄せ可能です。 価格・納期はお問い合わせ下さい。 | |||||||
| 品名 | サイズ | 単位 | 小巻単位 | 価格 | １Ｋｇ価格 | ||
| TＣＷ スズメッキ銅線 裸銅線 |
0.32mm | ２０ｍ /１Ｋｇ |
２０ｍ | ￥３２０/２０ｍ | お問い合わせください | ||
| 0.4mm | １０ｍ /１Ｋｇ |
１０ｍ | ￥３１０/１０ｍ | ” | |||
| 0.5mm | １０ｍ | ￥３３０/１０ｍ | ” | ||||
| 0.6mm | １０ｍ | ￥３４０/１０ｍ | ” | ||||
| 0.65mm | １０ｍ | ￥４００/１０ｍ | ” | ||||
| 0.8mm | １０ｍ | ￥４６０/１０ｍ | ” | ||||
| 1.0mm | １０ｍ | ￥５４０/１０ｍ | ” | ||||
| 1.2mm | １０ｍ | ￥６９０/１０ｍ | ” | ||||
| 1.6mm | １０ｍ | ￥８７０/１０ｍ | ” | ||||
| 2.0mm | １０ｍ | ￥１２２０/１０ｍ | ” | ||||
| 他のサイズはお問い合わせ下さい 一部５００ｇ巻きで販売できるものもございます。 | |||||||
| PEW マグネットワイヤー ポリエステル被膜エナメル線 | |||||||
| ポリエステル被覆PEWは取り寄せになります。 １Kg単位でメーカーに切断を依頼するので納期がかかります。取り寄せ可能なサイズはメーカー在庫に依存します。 重量も切断時に誤差が出るので１０％前後変動があります。 価格・納期はその都度異なりますのでお問い合わせ下さい。 |
|||||||
| 品名 | サイズ | 単位 | 在庫 | 1Kg価格 | 3Kg価格 | 5Kg価格 | 条長 |
| PEW ポリエステル被膜銅線 （絶縁被覆：１種PEW） マグネットワイヤー 耐熱区分１５５℃ 許容最高温度 130℃ |
0.2mm | １ｋｇ | ※ | お問い合わせ下さい |
1kg 約3580m | ||
| 0.3mm | 1kg 約1700m | ||||||
| 0.4mm | 1kg 約895m | ||||||
| 0.5mm | 1kg 約570m | ||||||
| 0.6mm | 1kg 約390m | ||||||
| 0.8mm | 1kg 約224m | ||||||
| 1.0mm | 1kg 約143m | ||||||
| 1.2mm | 1kg 約100m | ||||||
| 1.6mm | 1kg 約56m | ||||||
| 2.0mm | 1kg 約35m | ||||||
| TA スズメッキ裸銅線 | |||||||
| お客様へ取り扱い商品変更のご案内 長らくご愛用頂きましたTA すずメッキ線ですが在庫限りで取り扱いを終了致します。 Kg単位に巻きなおす取り扱い業者の営業停止に伴い従来通りの販売ができなくなりました。 今後はTCWの１０ｍ、２０ｍ巻を標準在庫とし、Kg巻に関してはその都度ごとの取り寄せとなります。 巻きなおしの都合で１００ｇ程度のバラつきが生じます。価格は実際の重さに比例して変動します。 |
|||||||
| 品名 | サイズ | 単位 | 在庫 | 1Kg価格 | 3Kg価格 | 5Kg価格 | 条長 |
| TA スズメッキ銅線 裸銅線 （TAW） |
0.2mm | １ｋｇ | ※ |
 |
1kg 約3580m | ||
| 0.3mm | 1kg 約1700m | ||||||
| 0.4mm | 1kg 約895m | ||||||
| 0.5mm | 1kg 約570m | ||||||
| 0.6mm | 1kg 約390m | ||||||
| 0.8mm | 1kg 約224m | ||||||
| 1.0mm | 1kg 約143m | ||||||
| 1.2mm | 1kg 約100m | ||||||
| 1.6mm | 1kg 約56m | ||||||
| 2.0mm | 1kg 約35m | ||||||
ＴＢＣ 平編銅線・ＵＬ１６８３ 被覆付き平編銅線
| TBC 平編裸銅線 | |||||
| 錫メッキ銅線を編上げた電線です。丸型により合わせるより表面積が大きく、被覆電線より放熱性が良くなります。 柔軟性に優れ、機器の振動を吸収する為可動部のアース線に最適です。 このほかにメッキ無しの裸導線を編上げたＢＣも巻単位で取り寄せ可能です。 |
|||||
| 品名 | 断面積 | 在庫 | 切断販売価格 | 50m切断販売価格 | １００m巻価格 ２００ｍ巻の場合も有ります |
TBC 平編銅線 |
0.75sq | ○ | 税抜本体価格 ￥１３０ |
税抜本体価格 ￥５５００ |
税抜本体価格 ￥８９００ |
| 1.25sq | 税抜本体価格 ￥１７０ |
税抜本体価格 ￥７５００ |
税抜本体価格 ￥１１５００ |
||
| 2.0sq | 税抜本体価格 ￥２５０ |
税抜本体価格 ￥１１５００ |
税抜本体価格 ￥１７１００ |
||
| 3.5sq | 税抜本体価格 ￥３６０ |
税抜本体価格 ￥１７０００ |
税抜本体価格 ￥２５２００ |
||
| 5.5sq | 税抜本体価格 ￥５４０ |
10m～切断価格 ￥４８０/m |
30m～切断価格 ￥４２０/m |
||
| 8.0sq | 税抜本体価格 ￥７６０ |
10m～切断価格 ￥６８０/m |
30m～切断価格 ￥５９０/m |
||
| 14.0sq | 税抜本体価格 ￥１３００ |
10m～切断価格 ￥１１７０/m |
30m～切断価格 ￥１０１０/m |
||
| 22.0sq | 税抜本体価格 ￥２０３０ |
10m～切断価格 ￥１８２０/m |
30m～切断価格 ￥１５７０/m |
||
| 38.0sq | ＊ | お問い合わせ 下さい |
お問い合わせ 下さい |
お問い合わせ下さい | |
| 50.0sq | |||||
| 60.0sq | |||||
| 100.0sq | |||||

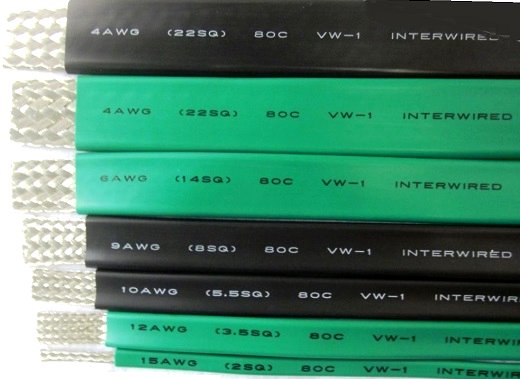

| ＵＬ１６８３ 被覆付き平編裸銅線 | |||||
| 定格30V 80℃ 溶接機・電熱加熱装置・放電加工機・プラズマ装置等高電力機器内のアース線等に使用できます。 可とう製に優れ取り回しが容易です。ＰＶＣ絶縁体 一部切断販売可能です。お問い合わせ下さい。 |
|||||
| 品名 | 断面積 | 在庫 | 導体サイズ | 仕上がり外寸 | 切断販売価格 |
| ＵＬ１６８３ 被覆付き平編裸銅線  |
2.0sq | ＊ | ＡＷＧ１５ 16/11/0.12 |
３×６．６ｍｍ | お問い合わせ下さい |
| 3.5sq | ＡＷＧ１２ 32/10/0.12 |
３×１２ｍｍ | お問い合わせ下さい | ||
| 5.5sq | ＡＷＧ１０ 32/15/0.12 |
３．２×１４ｍｍ | お問い合わせ下さい | ||
| 8.0sq | ＡＷＧ９ 32/22/0.12 |
３．５×１７ｍｍ | 税抜本体価格 価格変動が大きいので つど見積もります |
||
| 14.0sq | ＡＷＧ６ 32/39/0.12 |
４×２２ｍｍ | お問い合わせ下さい | ||
| 22.0sq | ＡＷＧ４ 32/61/0.12 |
４．５×２７ｍｍ | お問い合わせ下さい | ||
 |
|||||
