ワゴ差込コネクターの配線盤内の使用例

WAGO:ドイツの端子台と電設資材の専門メーカー。WAGO Kontakttechnik GmbH&Co.KG
 特に屋内配線用「差し込みコネクター」は有名で「差し込みコネクター」の事をワゴと呼ばれるほどです。
 差し込みコネクターは下の写真のように家庭内の配線に多用されるだけでなく、電気工事士の技能試験では
 第一種電気工事士でも第二種電気工事士でも毎年必ず候補問題に登場します。
 電気工事士技能試験対策の第一歩はVVFケーブルの皮むきと差し込みコネクター加工です。
 また0.65φの単線から使えるのでインターホン回線や電話回線の配線工事にも対応します。
WAGO新製品のワンタッチコネクターWFシリーズはレバー操作で撚り線も単線も簡単に結線できる優れモノです。
ライティングコネクターLC-TWはより線と単線に対応したコネクターで仮設工事や照明配線等におすすめです。

Google・Yahoo・Bingのキャッシュファイルをごらんの方はこちらから最新版へお越しください。
WAGO ワンタッチコネクター WFRシリーズ 新製品 人気です!!
定格:屋内配線用途=PSE 300V 20A IV・VFF等1.6φ/2φ
定格:一般用途=450V 32A 単線0.5φ~2.0φ 7本撚り線0.2sq~2.5sq 撚り線0.14sq~4.0sq
品番.品名 写真 色・材質在庫1個税抜価格10個税抜価格1箱税抜価格
WAGO
WFR-2
2本用
ワゴ2本用ワンタッチコネクター透明
耐熱性
ポリカーボネート
レバー:オレンジ
ガラス入り
耐熱性PBT
税抜本体価格
¥80
税抜本体価格
¥650
税抜本体価格
¥4900
100個
WAGO
WFR-3
3本用
ワゴ3本用ワンタッチコネクター透明
耐熱性
ポリカーボネート
レバー:オレンジ
ガラス入り
耐熱性PBT
税抜本体価格
¥90
税抜本体価格
¥780
税抜本体価格
¥2950
50個
WAGO
WFR-5
5本用
ワゴ5本用ワンタッチコネクター透明
耐熱性
ポリカーボネート
レバー:オレンジ
ガラス入り
耐熱性PBT
税抜本体価格
¥150
税抜本体価格
¥1280
税抜本体価格
¥2400
25個
WFRシリーズは、単線・より線をレバー操作で簡単に結束できる便利なコネクタです。
従来から人気のWFシリーズ同様、単線と撚り線、違うサイズの線と混在していても使用できます。
汎用性が高く現場作業に柔軟に対応できます。簡単で誰でも安全・確実に結線できるコネクターです。
結線後は常にスプリングが電線を保持します。解放時はレバーが上がっているため締め忘れがありません。
厚着工法と比べ、工具の適合やメンテナンス、作業者の熟練度に左右されず施工結果の均一性が図れます。
WFシリーズに比べて40%小型化、さらにレバーを上げる操作がソフトになってとても使いやすくなりました。
ただレバーを下げるときにある角度を過ぎるとばねの力で自動的に最後までレバーが下りてきます。指を挟まないようご注意ください。
レバーとボディーに隙間が無いので小型ですがその分指を挟みやすくなっています。

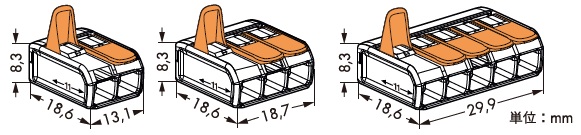

ワゴWFRシリーズのサイズ一覧
WAGO ワンタッチコネクター WFシリーズ
定格:屋内配線用途=PSE 300V 20A IV・VFF等1.6φ/2φ
定格:一般用途=400V 32A 単線0.65φ~2.0φ 7本撚り線0.08sq~2.5sq 撚り線0.08sq~4.0sq
品番.品名写真色・材質在庫1個税抜価格10個税抜価格1箱税抜価格

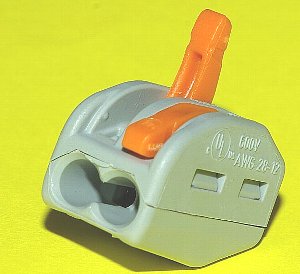

WAGO
WF-2
2本用
ワゴ2本用ワンタッチコネクター
66ナイロン
レバー:オレンジ
ガラス入り
66ナイロン
税抜本体価格
¥70
税抜本体価格
¥600
税抜本体価格
¥2500
50個
WAGO

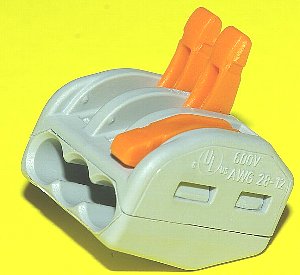

WF-3
3本用
ワゴ3本用ワンタッチコネクター
66ナイロン
レバー:オレンジ
ガラス入り
66ナイロン
税抜本体価格
¥80
税抜本体価格
¥720
税抜本体価格
¥3000
50個
WAGO

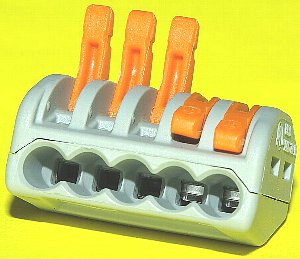

WF-5
5本用
ワゴ5本用ワンタッチコネクター
66ナイロン
レバー:オレンジ
ガラス入り
66ナイロン
税抜本体価格
¥130
税抜本体価格
¥1130
税抜本体価格
¥3760
40個
WFシリーズは、単線・より線を レバー操作 で簡単に結束できる便利なコネクタです。
単線と撚り線、違うサイズの線と混在していても使用できます。
汎用性が高く現場作業に柔軟に対応できます。簡単で安全・確実に結線できる丈夫なコネクターです。
結線後は常にスプリングが電線を保持します。解放時はレバーが上がっているため締め忘れがありません。
厚着工法と比べ、工具の適合やメンテナンス、作業者の熟練度に左右されず施工結果の均一性が図れます。
全日本電気工事業工業組合連合会推奨品

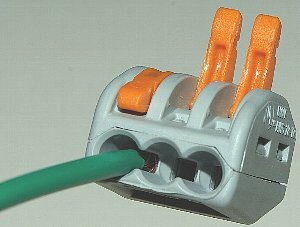

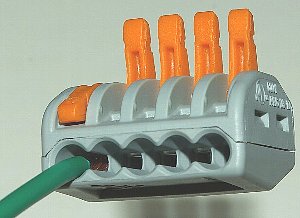

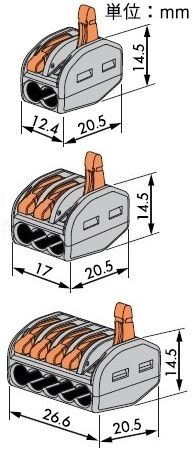

ワゴ差込コネクター寸法図ワゴ結線例ワゴワンタッチコネクター結線例
ジョイントボックス内で、天井裏で、盤内配線に、どこでも簡単に接続・分岐出来ます。
ワゴの使用例
WAGO 差し込みコネクター WGTシリーズ
定格:屋内配線用途=PSE 300V 20A IV・VFF等1.6φ/2φ
定格:一般用途=屋内電気配線工事専用内線規定3165-5ケーブルの接続 参照
品番.品名写真色・材質在庫1個税抜価格10個税抜価格1箱税抜価格
WAGO
WGT-2
2本用
ワゴ2本用差し込みコネクターポリカーボネイト
カバー:黄
66ナイロン
(ポリアミド)
税抜本体価格
¥30
税抜本体価格
¥240
税抜本体価格
¥1800
100個
WAGO
WGT-3
3本用
ワゴ3本用差し込みコネクターポリカーボネイト
カバー:オレンジ
66ナイロン
(ポリアミド)
税抜本体価格
¥30
税抜本体価格
¥280
税抜本体価格
¥2100
100個
WAGO
WGT-4
4本用
ワゴ5本用差し込みコネクターポリカーボネイト
カバー:青
66ナイロン
(ポリアミド)
税抜本体価格
¥50
税抜本体価格
¥390
税抜本体価格
¥3000
100個
今から40年近く前、1974年にドイツWAGO社が初めて差し込みコネクターをヨーロッパで発売しました。
IV単線とVVFケーブルに対応するWGTシリーズは難燃グレードUL94-V2の自己消火性の樹脂カバーに
電器銅の接点とステンレス製のスプリングから出来ています。
国内承認=電気用品安全法 : 第8条第1項及び第9条第2項に適合の特定電気用品
内 線 規 程 : 1章125節の8(電線接続の具体的方法)
国 土 交 通 省 : 公共建築工事標準仕様書(電気設備工事編)1章1節の2(圧着端子類)
都市再生機構 : 公共住宅建設工事共通仕様書 電気2章2節の1(電線の接続)

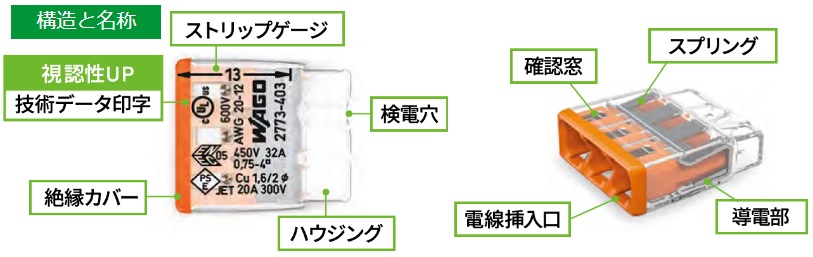

電気工事士試験に出るワゴWGTシリーズ差し込みコネクター構造図
差し込みコネクターのボックスへの納め方
WAGO 差し込みコネクター WGXシリーズ
定格:屋内配線用途=PSE 300V 20A IV・VFF等1.6φ/2φ
定格:一般用途=屋内電気配線工事専用内線規定3165-5ケーブルの接続 参照
品番.品名写真色・材質在庫1箱税抜価格
WAGO
WGX-4
4本用
ワゴ4本用2段差し込みコネクターポリカーボネイト
カバー:青
66ナイロン
(ポリアミド)
税抜本体価格
¥2300
100個
取り寄せ商品
WAGO ライティングコネクター LCシリーズ
国土交通省 電気設備工事共通仕様書記載工法 JIS C 2814-2-2 適合
定格:PSE 300V 24A 単線1.6φ~2φ より線0.5SQ~2.5SQ
より線と単線を混在できインラインで結線できるケージクランプ式 ワンタッチコネクター
品番.品名写真色・材質在庫1個税抜価格10個税抜価格1箱税抜価格
WAGO
LC-TW
2本用
ライティングコネクターWAGOのLC-TW耐熱性
66ナイロン
税抜本体価格
¥210
税抜本体価格
¥1820
税抜本体価格
¥7550
50個
LC-TW使用例
