平成26年度 上期 第二種 電気工事士技能試験問題

第二種電気工事士技能試験の過去問題集です。
平成26年7月26日に実施された上期の問題です。
これは財団法人電気技術者試験センターが作成した過去問題リストから抜粋したものです。
毎年似た問題が公表候補問題の中に含まれるので参考にして下さい。
この問題もリングスリーブの使い分けがポイントになります。

問題

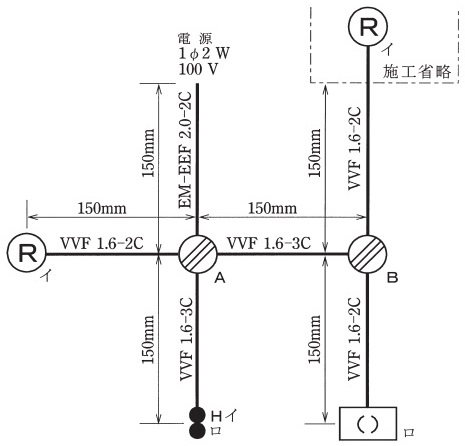

図に示す低圧屋内配線工事を与えられた材料を使用し、<施工条件>に従って完成させなさい。
ただし、-----で示した部分は施工を省略する。
なお、VVF用ジョイントボックス及びスイッチボックスは支給していないので、その取り付けは省略するものとする。
平成26年上期の第二種電気工事士技能試験過去問題
注:1.図記号は原則としてJIS 0303:2000に準拠している。
また、作業に直接関係ない部分等は省略又は簡略化してある。
2.Rは、ランプレセプタクルを示す。
平成26年上期の施工条件

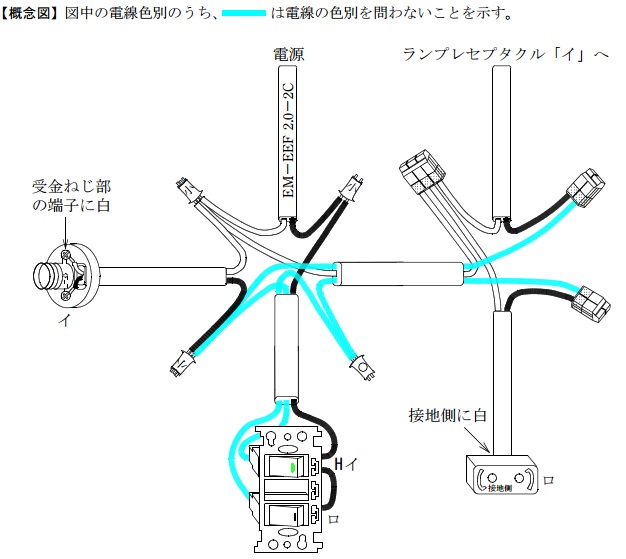

回答例

平成26年上期の回答例
平成26年上期の電気工事士技能試験複線図
